[211217] 아두이노 실습 (2) 온도 습도 측정

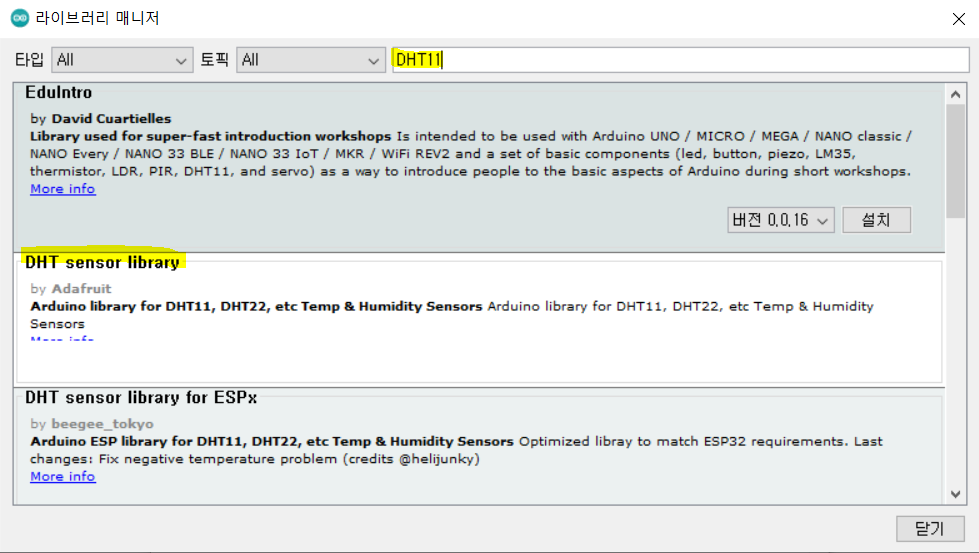

툴 - 라이브러리

검색창에 DHC11 - 설치(install all)

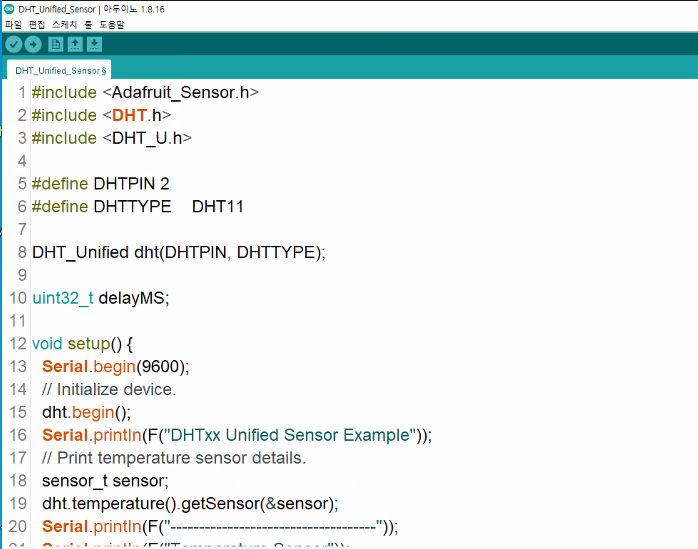

파일 - 예제 - 가장 마지막 DHT sensor library - DHT_Unified_Sensor



DHT_Unified_Sensor 에서 주석, 필요없는 함수 삭제

우리는 DHT11 만 씀, 핀 넘버는 2

DHTPIN 2, DHTTYPE DHT11



온습도 측정 장치 연결 후 GREEN 불 켜기

#include <Adafruit_Sensor.h>
#include <DHT.h>
#include <DHT_U.h>

#define DHTPIN 2
#define DHTTYPE    DHT11     // DHT 11

DHT_Unified dht(DHTPIN, DHTTYPE);

uint32_t delayMS;
int red = 4;
int green = 8;
int blue = 7;

void setup() {
  Serial.begin(9600);
  // Initialize device.

  pinMode(red,OUTPUT);
  pinMode(green,OUTPUT);
  pinMode(blue,OUTPUT);
  dht.begin();
  Serial.println(F("DHTxx Unified Sensor Example"));
  // Print temperature sensor details.
  sensor_t sensor;
  dht.temperature().getSensor(&sensor);
  Serial.println(F("------------------------------------"));
  Serial.println(F("Temperature Sensor"));
  Serial.print  (F("Sensor Type: ")); Serial.println(sensor.name);
  Serial.print  (F("Driver Ver:  ")); Serial.println(sensor.version);
  Serial.print  (F("Unique ID:   ")); Serial.println(sensor.sensor_id);
  Serial.print  (F("Max Value:   ")); Serial.print(sensor.max_value); Serial.println(F("°C"));
  Serial.print  (F("Min Value:   ")); Serial.print(sensor.min_value); Serial.println(F("°C"));
  Serial.print  (F("Resolution:  ")); Serial.print(sensor.resolution); Serial.println(F("°C"));
  Serial.println(F("------------------------------------"));
  // Print humidity sensor details.
  dht.humidity().getSensor(&sensor);
  Serial.println(F("Humidity Sensor"));
  Serial.print  (F("Sensor Type: ")); Serial.println(sensor.name);
  Serial.print  (F("Driver Ver:  ")); Serial.println(sensor.version);
  Serial.print  (F("Unique ID:   ")); Serial.println(sensor.sensor_id);
  Serial.print  (F("Max Value:   ")); Serial.print(sensor.max_value); Serial.println(F("%"));
  Serial.print  (F("Min Value:   ")); Serial.print(sensor.min_value); Serial.println(F("%"));
  Serial.print  (F("Resolution:  ")); Serial.print(sensor.resolution); Serial.println(F("%"));
  Serial.println(F("------------------------------------"));
  // Set delay between sensor readings based on sensor details.
  delayMS = sensor.min_delay / 1000;
}

void loop() {
  // Delay between measurements.
  delay(delayMS);
  // Get temperature event and print its value.
  sensors_event_t event;
  dht.temperature().getEvent(&event);
  if (isnan(event.temperature)) {
    Serial.println(F("Error reading temperature!"));
  }
  else {
    Serial.print(F("Temperature: "));
    Serial.print(event.temperature);
    Serial.println(F("°C"));
  }
  // Get humidity event and print its value.
  dht.humidity().getEvent(&event);
  if (isnan(event.relative_humidity)) {
    Serial.println(F("Error reading humidity!"));
  }
  else {
    Serial.print(F("Humidity: "));
    Serial.print(event.relative_humidity);
    Serial.println(F("%"));
  }
  digitalWrite(green,HIGH);
  delay(1000);
  digitalWrite(green,LOW);
  delay(1000);

}





온도/습도에 따라 불 켜기

#include <Adafruit_Sensor.h>
#include <DHT.h>
#include <DHT_U.h>

#define DHTPIN        2    // 보드에 연결된 출력핀 번호
#define DHTTYPE    DHT11    // 센서 종류
#define RED             4
#define BLE              7
#define GRN             8

DHT_Unified dht(DHTPIN, DHTTYPE);   // 핀번호와 센서 종류를 dht 함수에 전달

uint32_t delayMS;

void setup() {
  Serial.begin(9600);    // 시리얼 동작하여 시리얼 모니터에 출력하도록 함
  dht.begin();    // 센서 동작 시킴

  pinMode(RED, OUTPUT);
  pinMode(BLE, OUTPUT);
  pinMode(GRN, OUTPUT);

  sensor_t sensor;    // 센서 변수 생성
  dht.temperature().getSensor(&sensor);   // 생성한 센서 변수의 참조 주소 전달하여 온도 측정관련 셋팅값 저장할 수 있도록 함.
  delayMS = sensor.min_delay / 1000;    // 측정 딜레이 설정
}

void loop() {
  digitalWrite(GRN, HIGH);
  delay(delayMS / 8);    // 일정 시간동안 멈춤
  sensors_event_t event;    // 센서 이벤트 변수 생성
  dht.temperature().getEvent(&event);    // 생성한 센서 이벤트 변수 참조 주소 전달하여 이벤트 발생시의 측정값을 저장할 수 있도록 함
  if (isnan(event.temperature)) {    // non 인지 검사
    Serial.println(F("Error reading temperature!"));
  }
  else {
    Serial.print(F("Temperature: "));
    Serial.print(event.temperature);    // 측정된 온도 출력
    Serial.println(F("°C"));

    if(event.temperature >= 30.0) {
      digitalWrite(RED, HIGH);
    } else {
      digitalWrite(RED, LOW);
    }
  }

  dht.humidity().getEvent(&event);    // 생성한 센서 이벤트 변수 참조 주소 전달하여 이벤트 발생시의 측정값을 저장할 수 있도록 함
  if (isnan(event.relative_humidity)) {    // non 인지 검사
    Serial.println(F("Error reading humidity!"));
  }
  else {
    Serial.print(F("Humidity: "));
    Serial.print(event.relative_humidity);    // 측정된 습도 출력
    Serial.println(F("%"));
    if(event.relative_humidity >= 50.0) {
      digitalWrite(BLE, HIGH);
    } else {
      digitalWrite(BLE, LOW);
    }
  }
  digitalWrite(GRN, LOW);
  delay(delayMS / 8);
}
